La deformazione si estende per un’area di circa 130 chilometri quadrati e il massimo spostamento è stato di almeno 70 cm, localizzato nei pressi di Castelluccio di Norcia. Ecco alcuni degli effetti del sisma così come sono stati osservati dai satelliti della costellazione Sentinel-1 del Programma Europeo Copernicus.
COSA HANNO VISTO I RADAR
Grazie all’uso dei dati radar acquisiti dai satelliti della costellazione Sentinel-1 del Programma Europeo Copernicus, il team di ricercatori CNR-IREA ed INGV è stato in grado di analizzare i movimenti del suolo causati dal terremoto del 30 ottobre, sottolinea una nota del Cnr. In particolare, sfruttando la tecnica dell’Interferometria SAR Differenziale, è stato possibile rilevare le deformazioni del suolo attraverso la generazione della mappa di deformazione co-sismica, ottenuta dalle immagini acquisite da orbite discendenti il 25 ottobre (pre-evento) ed il 31 ottobre (post-evento).
IL COMMENTO DI LANARI
“Tali analisi”, spiega Riccardo Lanari, direttore del CNR-IREA, “sebbene risultino abbastanza critiche per i dati radar Sentinel-1 (banda C), trattandosi di aree caratterizzate da folta vegetazione, mostrano una deformazione che si estende per un’area di circa 130 chilometri quadrati ed il cui massimo spostamento è di almeno 70 cm, localizzato nei pressi di Castelluccio. Tali risultati verranno raffinati nei prossimi giorni grazie ad ulteriori analisi, questa volta con dati radar acquisiti dal satellite giapponese ALOS2 che, operando in banda L, garantisce stime più accurate dell’entità degli spostamenti superficiali in aree con copertura vegetale”.
COME E DI QUANTO SI E’ ABBASSATO IL TERRENO

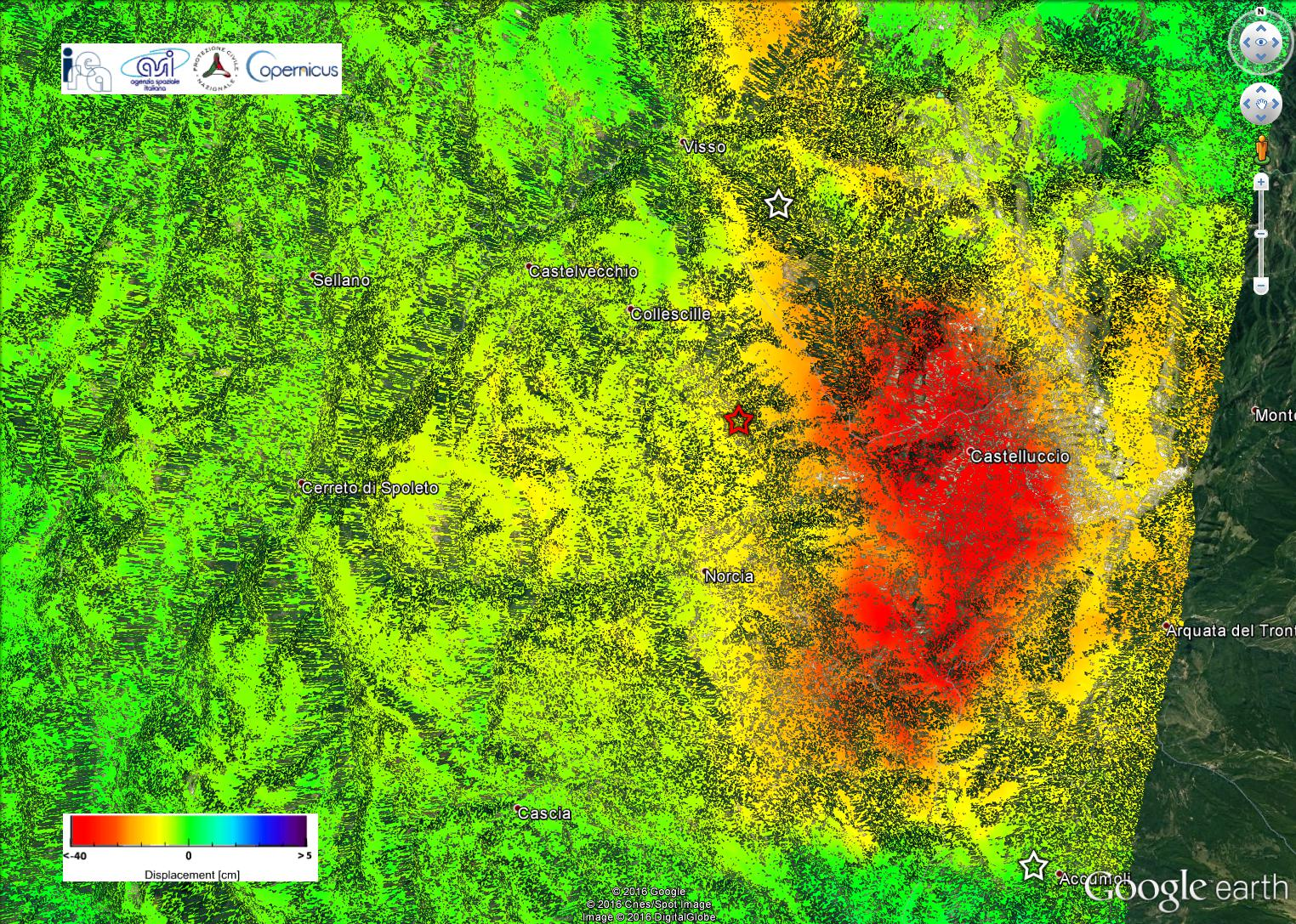

“Dall’interferogramma ottenuto dai dati Sentinel-1 (figura allegata) è possibile delimitare la zona (40 x 15 km) in cui il terreno si è abbassato a seguito dei terremoti del 26 e 30 ottobre di magnitudo 5.9 e 6.5”, dichiara Stefano Salvi, dirigente tecnologo INGV. “Si nota molto bene la complessità dei movimenti del suolo, sostanzialmente dovuti a due categorie di effetti: allo scorrimento degli opposti lembi di crosta terrestre lungo i piani di faglia profondi è dovuto l’andamento concentrico delle frange colorate (linee di uguale abbassamento), mentre discontinuità, addensamenti o piegature ad angolo acuto delle frange sono dovute a fenomeni molto superficiali quali scarpate di faglia, riattivazioni di frane, sprofondamenti carsici. È il contributo dei terremoti alla costruzione dei paesaggi Appenninici”.
IL TEAM DI RICERCA
Lo studio delle deformazioni del suolo è coordinato dal Dipartimento della Protezione Civile (DPC) e viene svolto da un team di ricercatori dell’Istituto per il Rilevamento Elettromagnetico dell’Ambiente Consiglio Nazionale delle Ricerche (CNR-IREA di Napoli) e dell’Istituto Nazionale di Geofisica e Vulcanologia (INGV), centri di competenza nei settori dell’elaborazione dei dati radar satellitari e della sismologia, con il supporto dell’Agenzia Spaziale Italiana (ASI).
